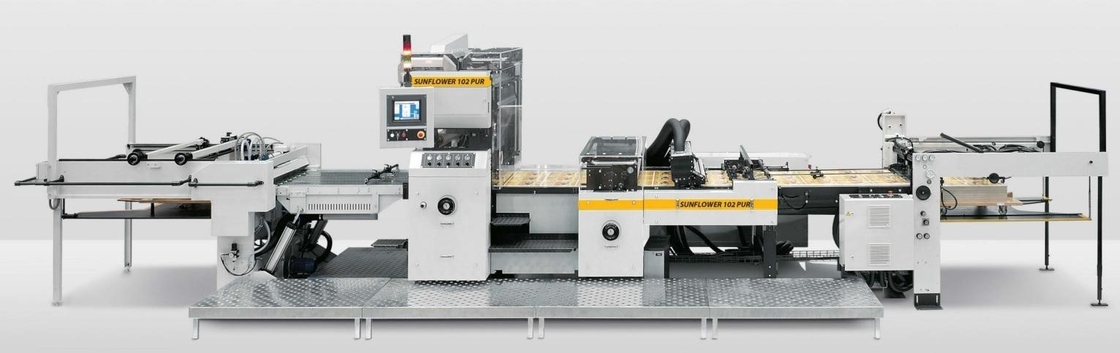

SF-102 Film Laminator Σχεδιασμένο από την Ελβετία

3. ΠΕΡΙΓΡΑΦΗ ΚΑΘΕ ΕΝΟΤΗΤΑΣ

Pos.1

ΣΕΝΤΟΝΙ ΤΡΟΦΟΔΟΤΗΣ SFI 108/145 Λ

Ταΐστρα με τραπέζι, τροφοδοσία των σεντονιών με ακάλυπτο τρόπο.

Ο τροφοδότης ρουφά τα φύλλα από το πίσω άκρο και είναι εξοπλισμένος με μια πλάκα πασσάλων που επιτρέπει την πλευρική ρύθμιση της στοίβας.Ρυθμιζόμενα πλευρικά ακροφύσια φυσητήρα δημιουργούν ένα μαξιλάρι αέρα κάτω από το φύλλο και εγγυώνται μια σωστή τροφοδοσία φύλλου ακόμη και σε υψηλές ταχύτητες.

Με χειριστήριο διπλού φύλλου.

Pos.2

ΜΟΝΑΔΑ ΕΥΘΥΓΡΑΜΜΙΣΗΣ ΦΥΛΛΩΝ

Τα φύλλα τρέχουν συνεχώς υποκαλυμμένα στη μονάδα ευθυγράμμισης φύλλων, ρυθμισμένα στα μπροστινά στοπ στην απαιτούμενη υποκάλυψη για πλαστικοποίηση ευθυγραμμισμένα πλευρικά από μια μηχανική διάταξη πλευρικής τοποθέτησης (πλευρά λειτουργίας) και στη συνέχεια επιταχύνονται στην ταχύτητα παραγωγής.

Μήκος επικάλυψης

0 – 30 mm

Pos.3

ΚΑΘΑΡΙΣΜΟΣ ΔΙΠΛΟΥ ΦΕΝΤΟΣ ΜΕ ΠΙΝΕΛΟ ΚΑΙ ΗΜΕΡΟΛΟΓΙΟ

1. Καθάρισμα βούρτσα μεανεμιστήρας αναρρόφησης και φίλτρο

Δύο αντίθετα περιστρεφόμενες βούρτσες με ενσωματωμένο σύστημα εξαγωγής σκόνης και φίλτρο σκόνης καθαρίζουν την επιφάνεια του υποστρώματος από τυχόν χαλαρές ακαθαρσίες.

β)Ημερολόγιο καθαρισμού σεντονιών

Το ημερολόγιο χρησιμοποιείται για τον καθαρισμό της επιφάνειας του φύλλου από μολύνσεις (σκόνη κατά της σκλήρυνσης κ.λπ.).

Ένας θερμαινόμενος κύλινδρος χρωμίου μαζεύει σωματίδια και συγχρόνως χρονομετρεί τα φύλλα κατά

μέσα της αντίστοιχης πίεσης.Ένα σύστημα διόρθωσης καθαρίζει τον κύλινδρο χρωμίου συνεχώς.Αυτό έχει ως αποτέλεσμα χαμηλότερη κατανάλωση κόλλας.

Pos.4

ΜΟΝΑΔΑ ΛΑΜΙΝΑΡΙΣΜΟΥ ΜΕ ΑΝΤΥΛΙΞΗ ΦΙΜ, ΜΟΝΑΔΑ ΕΠΙΚΑΛΥΨΗΣ ΚΟΛΛΑΣ, ΗΜΕΡΟΛΟΓΙΟ ΠΛΑΣΤΡΩΣΗΣ ΚΑΙ ΔΙΑΧΩΡΙΣΤΗ ΦΥΛΛΩΝ

Πλαστικοποίησημονάδα, που αποτελείται από:

• σύστημα ξετυλίγματος ταινίας
• φιλμ κοπής και ξεκούραση φιλμ

• αυτόματη τροφοδοσία και δοσολογία κόλλας
• εφαρμογή κόλλας
• πλατφόρμα ψαλιδιού για εύκολη πρόσβαση
• ηλεκτρονικά ελεγχόμενη τάση φιλμ
• χρωμιωμένος κύλινδρος πλαστικοποίησης και ελαστικός κύλινδρος αντίθετης πίεσης
• HOT KNIFE διαχωριστικό περιστρεφόμενου φύλλου

Αυτόματο σύστημα τροφοδοσίας, θέρμανσης και δοσομέτρησης κόλλας

• Σύστημα άντλησης κόλλας για τύμπανο 200 λίτρων, με θερμαινόμενη πλάκα ακολουθίας
• θερμαινόμενος σωλήνας τροφοδοσίας με αυτόματα ελεγχόμενη αυτοκόλλητη βαλβίδα
• έλεγχος στάθμης για το κάρτερ κόλλας

Μονάδα επίστρωσης κόλλας

Επιτρέποντας την ομοιόμορφη εφαρμογή μιας καθορισμένης ποσότητας κόλλας 1,8 - 4,0 g/m2 σε θερμοκρασία εργασίας

70 – 90° C και αποτελείται από:

• ρυθμιζόμενος κύλινδρος με διάκενο
• δοσομετρικός κύλινδρος ρυθμιζόμενης ταχύτητας για την επιθυμητή ποσότητα κόλλας
• κύλινδρος μεταφοράς
• ρολό εφαρμογής
• αυτόματα εμπλοκή κυλίνδρου πίεσης για την εφαρμογή κόλλας
• κάλυμμα ασφαλείας με ενσωματωμένο σύστημα αναρρόφησης για το κάρτερ κόλλας
•

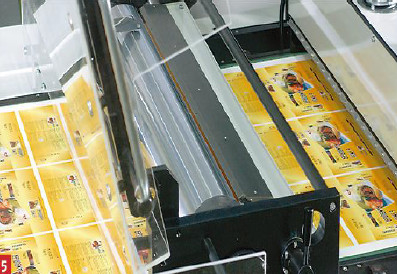

Μονάδα πλαστικοποίησης

Αποτελείται από επιχρωμιωμένο χαλύβδινο κύλινδρο και ελαστικό κύλινδρο αντίθετης πίεσης, που κινούνται και τα δύο ανεξάρτητα.Οι κύλινδροι πλαστικοποίησης δεν θερμαίνονται και εγγυώνται σε σχέση με το παρεχόμενο ρυθμιζόμενο διάκενο που ρυθμίζει την απόλυτη επίπεδη τοποθέτηση των υποστρωμάτων ανεξάρτητα από το βάρος τους.Αυτό εξασφαλίζει υψηλή αντίθετη πίεση και χαμηλή πίεση πλαστικοποίησης, αποφεύγοντας την παραμόρφωση του φύλλου.

Μονάδα διαχωρισμού φύλλων "Hot-Knife"

Ένα ηλεκτρονικά ελεγχόμενο περιστροφικό "Hot-Knife" που βρίσκεται αμέσως μετά το σταθμό πλαστικοποίησης διαχωρίζει το φιλμ φύλλο προς φύλλο, ανεξάρτητα από το πλάτος του φιλμ και την ταχύτητα της μηχανής.Η ακρίβεια του διαχωρισμού είναι εντός ± 1 mm.

Pos.5

ΣΤΟΙΒΩΤΗΣ ΦΥΛΛΩΝ

Για τη στοίβαξη των διαχωρισμένων λαμιναρισμένων φύλλων χαρτιού/σανίδας.Ο σχηματισμός πασσάλων ελέγχεται από εμπρός και πίσω στοπ και δύο πλαϊνά joggers

• Σύστημα προφίλ φύλλου για φύλλα χαρτιού κάτω από 180 g/m2
• Πνευματικό φρένο φύλλου
• Ελεγχόμενη ροή αέρα από πίσω και πάνω για γρήγορη στοίβαξη φύλλων
• Πνευματικά ελεγχόμενα πλαϊνά joggers για σχηματισμό στοίβας
• Παρακολούθηση στάθμης πασσάλων μέσω ρυθμιζόμενου χωρητικού διακόπτη εγγύτητας.

Pos.6

ΣΥΣΤΗΜΑ ΕΛΕΓΧΟΥ

*** Ηλεκτρικό σύστημα ελέγχου και PLC χρησιμοποιούν Siemens!

Χρησιμοποιήστε το τελευταίο S7-1200 PLC της Siemens, τροφοδοσία χαρτιού, κύριο κινητήρα, παράδοση, αντλία κόλλας, χρησιμοποιήστε ανεξάρτητο προγραμματιστή PLC.

Μέσω δικτύωσης Siemens Profinet για την επίτευξη αποκεντρωμένου κεντρικού ελέγχου.Ο σερβομηχανισμός και η μετατροπή συχνότητας ελέγχονται από το δίκτυο Profinet.

Το μηχάνημα είναι εξοπλισμένο με μια τιμή δοκιμής και ένα προγραμματιζόμενο σύστημα παρακολούθησης.Οι τοπικά τοποθετημένες μονάδες επιτήρησης και τα συστήματα μετάδοσης κίνησης διασυνδέονται με τον κύριο ελεγκτή μέσω σύνδεσης Ethernet.Ο εγκατεστημένος πίνακας αφής με πίνακα έγχρωμης οθόνης χρησιμοποιείται για τη λειτουργία ολόκληρου του μηχανήματος.Πρόσθετα τοπικά χειριστήρια λειτουργίας επιτρέπουν, όπου χρειάζεται, ακριβή πρόσβαση στην αντίστοιχη μονάδα μηχανήματος.

Μια σαφής σχηματική οθόνη λειτουργίας καθοδηγεί τον χειριστή σε όλο τον κύκλο της διαδικασίας εγκατάστασης, παραγωγής και καθαρισμού, χρησιμοποιώντας έγχρωμες ενδείξεις και παράθυρα κειμένου.

Το επίσης συμπεριλαμβανόμενο σύστημα διαχείρισης εργασιών επιτρέπει την απομνημόνευση των ρυθμίσεων του μηχανήματος σε περίπτωση επαναλαμβανόμενης εργασίας.

Κατόπιν επιθυμίας, το πλήρες σύστημα διαχείρισης του μηχανήματος μπορεί να τοποθετηθεί εκ των υστέρων ή να παραδοθεί κατόπιν ζήτησης.

Ο απλός έλεγχος μενού με έγχρωμη ένδειξη και παράθυρα κειμένου υποστηρίζει τον χειριστή.Η διάγνωση σφαλμάτων υποστηρίζεται από το σύστημα.

Pos.7

ΛΕΙΤΟΥΡΓΙΑ ΠΙΝΑΚΑΣ ΑΦΗΣ

Σχηματική απεικόνιση του κύκλου λειτουργίας.Ρυθμίσεις Οι προσαρμογές διαφημίσεων γίνονται με το απλό άγγιγμα της οθόνης.Η κατάσταση του μηχανήματος υποδεικνύεται σε έναν χρωματικό κωδικό.

4.ΟΡΟΙ ΠΛΗΡΩΜΗΣ

• 30% προκαταβολή κατά την επιβεβαίωση.70% με T/T ή με αμετάκλητο L/C εν όψει πριν από την αποστολή

5.ΧΡΟΝΟΣ ΠΑΡΑΔΟΣΗΣ

• 3 μήνες μετά την παραλαβή της προκαταβολής

6. ΕΓΚΑΤΑΣΤΑΣΗ

• Η εγκατάσταση του μηχανήματος είναι δωρεάν
• Ο πελάτης είναι υπεύθυνος για τα έξοδα αεροπορικών εισιτηρίων μετ' επιστροφής, διαμονής σε ξενοδοχείο (ξενοδοχείο 3 αστέρων), γευμάτων και τοπικής μεταφοράς για μηχανικούς.Αν ένα

απαιτείται μεταφραστής, θα είναι στον λογαριασμό του πελάτη.

7.ΕΓΓΥΗΣΗ

• Υπάρχει εγγύηση 1 έτους (από την ημερομηνία εγκατάστασης) σε όλα τα εξαρτήματα, μηχανικά και ηλεκτρικά, λόγω ελαττώματος στην κατασκευή, εκτός από αναλώσιμα εξαρτήματα όπως ιμάντες, λαστιχένια κορόιδα κ.λπ. και εάν έχει συμβεί «ατύχημα» ή κακή λειτουργία.

8.ΠΑΡΑΤΗΡΗΣΕΙΣ

• Όλες οι παραπάνω τιμές και προϋποθέσεις υπόκεινται στην τελική μας επιβεβαίωση
• Αυτή η προσφορά ισχύει μόνο για 30 ημέρες
