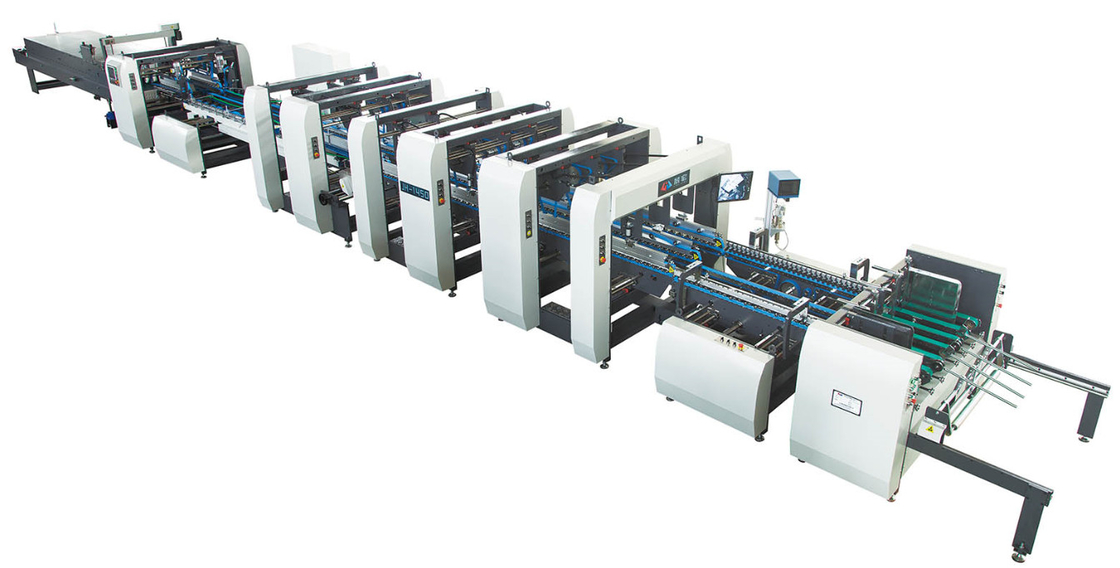

Μηχάνημα κολλητής φακέλου κυματοειδούς κουτιού 1mm-10mm 250m/min Υψηλή ταχύτητα

ΥΨΗΛΗΣ ΤΑΧΥΤΗΤΑΣ ΑΥΤΟΜΑΤΗ ΚΟΛΛΗ ΦΑΚΕΛΟΥ

JH-2100F-PCW

1. Περιγραφή προϊόντος

Το JHF-2100F-PCW είναι ένα πολυλειτουργικό μοντέλο, κατάλληλο κυρίως για συσκευασίες μεσαίου μεγέθους, χαρτόνι 300g -800g, κυματοειδές συσκευασίες 1mm-10mm, διπλή αναδίπλωση και πάτο με γάντζο.αυτό το μηχάνημα μπορεί επίσης να παράγει κοπτική μήτρα διπλής πλαστικοποίησης και επίπεδης πίεσης E, CBA πέντε στρώσεων ή την τυπωμένη περιστροφική μήτρα κοπής με βάση το νερό, κυματοειδές δίπτυχο, μοντέλο με γάντζο, ολόκληρο το μηχάνημα έχει πιο διαφορετικές αλλαγές, απλό εντοπισμός σφαλμάτων, απλή και βολική λειτουργία.Αυτό το μηχάνημα είναι εξοπλισμένο με έναν μοναδικό εντοπιστή διόρθωσης χαρτονιού, συσκευή κουμπώματος του κουτιού συνεχούς στοίβαξης.Υιοθετεί τερματικό αφής και λειτουργικό σύστημα PLC, (προαιρετικό σύστημα απομακρυσμένης ηλεκτρονικής διάγνωσης).Εξοπλισμένο με λειτουργικό σύστημα τηλεχειρισμού, η δομή του κιβωτίου ταχυτήτων υιοθετεί ομαδοποιημένη ανεξάρτητη μετάδοση κινητήρα, σταθερή λειτουργία, χωρίς θόρυβο και η πίεση του άνω ιμάντα ρυθμίζεται πνευματικά.Είναι σταθερό και αποτελεσματικό και ανταποκρίνεται πλήρως στις ανάγκες της εξανθρωπισμένης λειτουργίας.Αυτό το μηχάνημα παράγεται σύμφωνα με τα ευρωπαϊκά πρότυπα CE.Αυτότο μηχάνημα είναι εξοπλισμένο με το σύστημα 4/6 σημείων.

2. Τεχνικές παράμετροι:

A. Προδιαγραφή JHF-2100F-PCW:

1) Εφαρμόσιμη ποιότητα χαρτιού: λευκό χαρτόνι (300-800 gsm), με όψη και πλαστικοποίηση E, C/B/A.κυματοειδές πέντε στρώσεων

2. Τρόπος τροφοδοσίας χαρτιού: με ζώνη αναρρόφησης σωστά και αυτόματα και συνεχώς
3. Μηχανική ταχύτητα κόλλησης (MAX): 250m/min
4. Πλάτος κουτιού: 420mm-2100mm
5. Μηχανικές διαστάσεις (μήκος×πλάτος×ύψος/MM): 23000×2940×2000/MM
6. Κόλλα: διαλυμένη ουσία
7. Συνολικό βάρος (περίπου): 19,5Τ
8. Απαιτούμενη ισχύς: περίπου 48KW

Β. Συστατικά:

Χωρίζεται σε έξι ενότητες: ένα τμήμα τροφοδοσίας, ένα τμήμα πλευρικής ευθυγράμμισης, ένα τμήμα κατά του άγκιστρου, μια μονάδα σχηματισμού αναδίπλωσης, μια μονάδα πρέσας και μέτρησης, ένα τμήμα μεταφορέα.

• Τμήμα τροφοδοσίας:

Αποτελείται από 7 τεμάχια ιμάντες τροφοδοσίας χαρτιού αναρρόφησης πλάτους 60 mm.Η μεταλλική πλάκα 10 mm προσαρμόζεται οριζόντια για να ρυθμίσει το πλάτος και ο τροχός-οδηγός ανάγλυφο καθοδηγεί τη ζώνη εξόδου χαρτιού.υπάρχουν διαφράγματα στην αριστερή και τη δεξιά πλευρά, τα οποία μπορούν να μετακινηθούν αριστερά και δεξιά ανάλογα με το στυλ του προϊόντος.το τμήμα τροφοδοσίας χαρτιού είναι εξοπλισμένο με τρία μαχαίρια εξόδου χαρτιού.Το μαχαίρι χαρτιού προσαρμόζει το ασύμμετρο μήκος σύμφωνα με το πραγματικό δείγμα.η συσκευή αναρρόφησης συνεργάζεται με τον κινητήρα για να τροφοδοτεί το χαρτί γρήγορα, εύκολα και συνεχώς αυτόματα.Το τμήμα τροφοδοσίας χαρτιού μπορεί να στοιβάζει χαρτί σε ύψος 400 mm και η άνω πίεση τροφοδοσίας είναι πνευματική για να εξασφαλίζεται ομαλή τροφοδοσία κυματοειδούς χαρτιού.Ο χειριστής μπορεί να ελέγξει το διακόπτη τροφοδοσίας χαρτιού σε οποιαδήποτε περιοχή λειτουργίας.

• Τμήμα πλευρικής ευθυγράμμισης:

Η δομή τριών πλακών υιοθετεί την αρχή του μετρητή ώθησης και του πλευρικού μετρητή, που μπορεί να διορθώσει το λοξό χαρτόνι για να εξασφαλίσει ομαλή και ομαλή τροφοδοσία.

• Anti-Hok

Δομή τριών πλακών, ο ανώτερος ιμάντας είναι ο κύριος τύπος κίνησης, για να εξασφαλιστεί η ομαλή μεταφορά χαρτιού.Ο κάτω ιμάντας είναι 50 mm, ο επάνω ιμάντας είναι 30 mm και ο άνω ιμάντας πίεσης κινείται πάνω-κάτω πνευματικά για να προσαρμοστεί σε διαφορετικά πάχη χαρτονιού.Εξοπλισμένο με σύστημα anit-hook, σε συνεργασία με σύστημα 4/6 σημείων για να βεβαιωθείτε ότι η διαμόρφωση του κουτιού είναι καλή.

• Anti-Hok:

Δομή τριών πλακών, η άνω ζώνη είναι ο κύριος τύπος οδήγησης πλάτους 30 mm και η κάτω ζώνη έχει πλάτος 50 mm για να εξασφαλίσει την ομαλή μεταφορά χαρτιού.

• Πτυσσόμενη μονάδα διαμόρφωσης

Η δομή τριών πλακών, ο άνω ιμάντας είναι ο κύριος τύπος κίνησης, για να εξασφαλίσει την ομαλή μεταφορά χαρτιού.Αποτελείται από κάτω ζώνη 50 mm και πατερίτσες πλάτους 60 mm.η αριστερή και η δεξιά πλευρά συμπληρώνονται με τη δεύτερη γραμμή διπλώματος 180 μοιρών και η τέταρτη γραμμή διπλώματος 180 μοιρών συνδυάζεται πλήρως.Οι αριστεροί και οι δεξιοί οδηγοί τροχοί προσαρμόζονται ανάλογα με τις διαφορετικές θέσεις για να ταιριάζουν με το αναδιπλούμενο κουτί πιο ομαλά.το κάτω ρουλεμάν στηρίζει και καθοδηγεί τον ιμάντα ώστε να λειτουργεί σωστά.Ο ιμάντας διπλώματος κινείται ανεξάρτητα και η ταχύτητα του ιμάντα διπλώματος μπορεί να ρυθμιστεί ανεξάρτητα, έτσι ώστε το προϊόν να μην έχει κακή ευθυγράμμιση της κόλλας.

• Μονάδα Τύπου και Καταμέτρησης:

Το πάνω και το κάτω κιβώτιο ταχυτήτων μπορούν να ρυθμίσουν το μήκος.και είναι εξοπλισμένο με μια συσκευή ευθυγράμμισης για τη διόρθωση των σφαλμάτων που δημιουργούνται κατά τη διαδικασία αναδίπλωσης του χαρτοκιβωτίου και η γραμμή δίπλωσης και στις δύο πλευρές του χαρτοκιβωτίου μπορεί να ισοπεδωθεί και να διορθωθεί όταν το κουτί πέντε στρώσεων παράγεται από τη συσκευή ισοπέδωσης.Κατά την παραγωγή κουτιών πάστας από κάτω, είναι εξοπλισμένο με πνευματική συσκευή μπροστινού μπλοκαρίσματος.Η συνεχής αυτόματη μέθοδος συσσώρευσης κιβωτίου διασφαλίζει ότι το κιβώτιο εισέρχεται κανονικά στο τμήμα μεταφοράς.υιοθετεί μια ηλεκτρική αυτόματη συσκευή μετρητή.Είναι εξοπλισμένο με σύστημα πίεσης αέρα και σύστημα μεταφοράς πίεσης.Ο τροχός πίεσης μπορεί να ρυθμιστεί ανάλογα με τους διαφορετικούς τύπους κιβωτίων και την ποιότητα χαρτιού για να κάνει το πάτημα του κουτιού πιο τέλειο.

• Τμήμα Μεταφορέων:

Υιοθετώντας την ανεξάρτητη άνω και κάτω κύρια δομή μετάδοσης, ο άνω ιμάντας πίεσης μπορεί να κινηθεί προς τα εμπρός και προς τα πίσω ανάλογα με το μήκος του χαρτοκιβωτίου παραγωγής, ο ιμάντας τροφοδοσίας εισόδου είναι μαλακός και μέτριος και δεν θα συνθλίψει το τελικό προϊόν.Ισορροπημένη πίεση, τακτοποιημένη μεταφορά, εξασφάλιση τέλειας ποιότητας.η ταχύτητα του μεταφορικού τμήματος ταιριάζει με την ταχύτητα λειτουργίας του κύριου μηχανήματος.Οι ηλεκτρικές συσκευές ρυθμίζονται αυτόματα και μπορούν επίσης να επιλεγούν χειροκίνητη λειτουργία και ταχύτητα.υπάρχουν δύο σετ συσκευές λειτουργίας μπροστινής πίεσης και πίεσης χαρτιού.Ο εντοπισμός σφαλμάτων και η λειτουργία είναι απλή και εύκολη στην προσαρμογή.
