Μηχανή διπλώματος και κόλλησης χαρτοκιβωτίων PLC 28KW με ζώνη πολλαπλών αυλακώσεων

ΥΨΗΛΗΣ ΤΑΧΥΤΗΤΑΣ ΑΥΤΟΜΑΤΗ ΚΟΛΛΗ ΦΑΚΕΛΟΥ

JH-1100-PCW

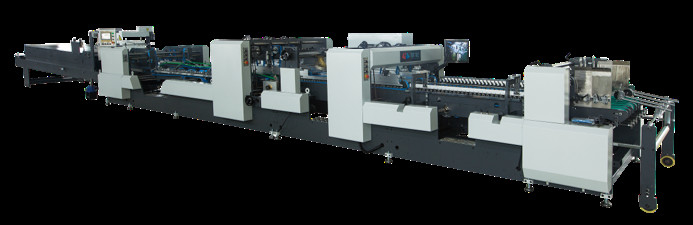

JH-1100 Automatic Cardboard Folder Gluer Machine

1. Εισαγωγή

▪Αυτό το μηχάνημα υιοθετεί δομή μετάδοσης ιμάντα πολλαπλών αυλακώσεων, χαμηλό θόρυβο, σταθερή λειτουργία και απλή συντήρηση.

▪Ο κινητήρας αυτού του μηχανήματος υιοθετεί έλεγχο μετατροπέα, αυτόματη ρύθμιση ταχύτητας, σταθερή εξοικονόμηση ενέργειας.

▪Η λειτουργία υιοθετεί τη ρύθμιση της ράβδου μονής όψης, η οποία είναι απλή και βολική (η αυτόματη ρύθμιση με κινητήρα είναι προαιρετική).

▪Η έξοδος χαρτιού υιοθετεί πολλαπλούς χοντρούς ιμάντες εξοπλισμένους με κινητήρες δόνησης για να εξασφαλίζεται συνεχής, ακριβής, αυτόματη και τροφοδοσία χαρτιού.

▪Η τμηματοποιημένη άνω πλάκα ζώνης, σε συνδυασμό με ειδική σχεδίαση, μπορεί να ρυθμιστεί σύμφωνα με τις ανάγκες του προϊόντος χωρίς να τεντωθεί ο ιμάντας.

▪Ο ειδικός σχεδιασμός της δομής της άνω σανίδας ζώνης μπορεί να προστατεύσει αποτελεσματικά την ελαστική κίνηση και να αποφύγει τη ζημιά που προκαλείται από ακατάλληλη λειτουργία.

▪Παρέχετε τον κάτω κύλινδρο κόλλας, ο οποίος υιοθετεί οδοντικές ράβδους για να ρυθμίζει την αριστερή και τη δεξιά πλευρά του κυλίνδρου κόλλας, ο οποίος είναι εύκολος στη χρήση (πρέπει να επιλεγεί το σχετικό σύστημα ψεκασμού κόλλας).

▪Χρησιμοποιήστε οθόνη αφής και σύστημα ελέγχου PLC, λειτουργικό σύστημα τηλεχειρισμού, εξοπλισμένο με φωτοηλεκτρική μέτρηση, ποσοτική μέτρηση, εξοπλισμένο με αυτόματη συσκευή κλωτσιών χαρτιού.συσκευή inkjet, πιο ολοκληρωμένες λειτουργίες.

▪Ο πίνακας πίεσης μεταφοράς υιοθετεί ειδικά υλικά, ρυθμίζει την πίεση με πίεση αέρα και είναι εξοπλισμένος με ζώνη σφουγγαριού για να εξασφαλίσει το τέλειο προϊόν.

▪Ένα εξαγωνικό κλειδί μπορεί να προσαρμόσει όλα τα εξαρτήματα ρύθμισης, εύκολο στη χρήση.

▪Αυτό το μηχάνημα μπορεί να παράγει διπλό και τετραπλό χαρτόνι με γάντζο και πλαστικοποιημένα κουτιά συσκευασίας.

▪Αυτό το μηχάνημα μπορεί να προσθέσει λειτουργίες τεσσάρων/εξαγωνικών κουτιών.

2. Τεχνικές παράμετροι:

ΕΝΑ.Προδιαγραφή JH-1100-PCW:

• Εφαρμόσιμη ποιότητα χαρτιού: λευκό χαρτόνι (250-800 gsm), πλαστικοποιημένο από χαρτόνι σε χαρτόνι,μονό τοίχωμα φλάουτου Ε και ΣΤ.
• Τρόπος τροφοδοσίας χαρτιού: με ζώνη αναρρόφησης σωστά, αυτόματα και συνεχώς
• Πλάτος κουτιού: 130mm-1100mm
• Μηχανικό μέγεθος (Μ×Π×Υ/ΜΜ): 2100mm×1800mm×1450mm
• Κόλλα: διαλυμένη ουσία
• Συνολικό βάρος (περίπου): 8,5Τ
• Απαιτούμενη ισχύς: περίπου 28 KW
• Μηχανική ταχύτητα: 450m/min

Β. Συστατικά:

Χωρίζεται σε επτά ενότητες: ένα τμήμα τροφοδοσίας, ένα τμήμα ευθυγράμμισης, ένα τμήμα προδιπλώματος, αάγκιστροτμήμα, τμήμα αναδιπλούμενης διαμόρφωσης, τμήμα πρέσας και τμήμα μεταφορέα.

• Τμήμα τροφοδοσίας

▪ Το τμήμα τροφοδοσίας χαρτιού διαθέτει ανεξάρτητο σύστημα κίνησης κινητήρα και η λειτουργία τροφοδοσίας χαρτιού συγχρονίζεται με τον κεντρικό υπολογιστή.

▪ Επτά ζώνες τροφοδοσίας χαρτιού πάχους 30 mm.Οι μεταλλικές πλάκες 10 mm ρυθμίζονται οριζόντια για να ρυθμίσουν το πλάτος.

▪ Ο τροχός οδηγού ισχύος με ανάγλυφο καθοδηγεί τη ζώνη εξόδου χαρτιού.η αριστερή και η δεξιά πλευρά είναι εξοπλισμένες με διαφράγματα για προσαρμογή αριστερά και δεξιά ανάλογα με το στυλ του προϊόντος.

▪ Εξοπλισμένο με τρία μαχαίρια εξαγωγής χαρτιού για το τμήμα χαρτιού για προσαρμογή του ασύμμετρου μήκους σύμφωνα με το πραγματικό δείγμα.

▪ Η συσκευή δόνησης συνεργάζεται με τον κινητήρα για να τροφοδοτεί το χαρτί με ακρίβεια και ταχύτητα, συνεχώς και αυτόματα.

▪ Το τμήμα τροφοδοσίας χαρτιού μπορεί να στοιβάζει χαρτί ύψους 400 mm, εξοπλισμένο με συσκευή αφαίρεσης σκόνης με μάλλινο τροχό για να εξασφαλίζεται ομαλή τροφοδοσία χαρτιού.

▪Ο χειριστής μπορεί να ελέγξει το διακόπτη τροφοδοσίας χαρτιού σε οποιαδήποτε περιοχή λειτουργίας.

• Ενότητα ευθυγράμμισης

▪ Το χαρτόνι που αποστέλλεται από το τμήμα τροφοδοσίας χαρτιού μπορεί να διορθωθεί από το τμήμα διόρθωσης για να διασφαλιστεί η ακρίβεια μεταφοράς.

▪ Η άνω πίεση μετάδοσης κίνησης μπορεί να ρυθμιστεί προς τα πάνω και προς τα κάτω για προσαρμογή σε διαφορετικά πάχη χαρτονιού

• Προδιπλωμένο τμήμα:

▪Ειδικός σχεδιασμός μπορεί να προδιπλώσει την πρώτη γραμμή διπλώματος 180 μοίρες και την τρίτη γραμμή διπλώματος 165 μοίρες.Διευκολύνετε το άνοιγμα του κουτιού.

▪Μπορεί να αναβαθμιστεί για να εγκαταστήσει σύστημα τεσσάρων/έξι anti-hook (προαιρετική συσκευή).

• ΑγκιστροΕνότητα

▪Εξοπλισμένο με συνδυασμό πάτου γάντζου, μηχανισμό ρύθμισης, ιδανικό και ευέλικτο σχεδιασμό, γρήγορη και εύκολη λειτουργία.

▪Η τμηματοποιημένη άνω πλάκα ζώνης, σε συνδυασμό με ειδική σχεδίαση, μπορεί να ρυθμιστεί για διαστολή και συστολή σύμφωνα με τις ανάγκες του προϊόντος, χωρίς να χρειάζεται να τεντωθεί ο ιμάντας.

▪Ο κάτω κύλινδρος κόλλας είναι εξοπλισμένος με έναν σε κάθε πλευρά, η χωρητικότητα είναι μεγάλη και επιλέγεται σύμφωνα με την πραγματική κατάσταση.ο όγκος κόλλας του κυλίνδρου κόλλας είναι ρυθμιζόμενος, σταθερός και εύκολος στη συντήρηση.το πάχος του τροχού κόλλας που παρέχεται είναι 4 mm και μπορεί επίσης να επιλεγεί σύμφωνα με τις ειδικές απαιτήσεις του πελάτη.ο κύλινδρος κόλλας είναι ισχυρός, ανθεκτικό υλικό από ανοξείδωτο χάλυβα.

▪Η κάτω κόλλα συμπληρώνεται από τέσσερα σετ συσκευών πυθμένα με άγκιστρο.

▪Ο κάτω ιμάντας είναι 30 mm, ο επάνω ιμάντας είναι 20 mm και η άνω πλάκα του ιμάντα πίεσης μπορεί να κινηθεί πάνω και κάτω για να προσαρμοστεί σε διαφορετικά πάχη από χαρτόνι.

• Πτυσσόμενο τμήμα διαμόρφωσης

▪Η δεύτερη γραμμή δίπλωσης είναι 180 μοίρες και η τέταρτη γραμμή διπλώματος είναι 180 μοίρες.

▪Ειδικός σχεδιασμός, η ταχύτητα του αριστερού και δεξιού ιμάντα μεταφοράς του αναδιπλούμενου τμήματος μπορεί να ρυθμιστεί ξεχωριστά για να διορθωθεί η κατεύθυνση κίνησης του ακατέργαστου κουτιού για να διασφαλιστεί η ευθεία μεταφορά.

• Πατήστε Ενότητα

▪Χρησιμοποιήστε φωτοηλεκτρικό μετρητή για αυτόματη συλλογή χαρτιού και σύστημα ψεκασμού νερού διπλής χρήσης.

▪Συσκευή ανίχνευσης εμπλοκής χαρτιού.

▪Η ρύθμιση της άνω και κάτω ζώνης είναι απλή και εύκολη στη χρήση.

▪οχαρτίΗ λειτουργία clap είναι προαιρετική.

• Τμήμα Μεταφορέων:

▪Οι αριστεροί και δεξιοί ιμάντες κινητής πρέσας στοίβας δύο πλακών μπορούν να ρυθμιστούν on-line σύμφωνα με τις απαιτήσεις στοίβαξης του προϊόντος για τη βελτίωση της απόδοσης παραγωγής.

▪Μια ειδική έξτρα ζώνη σφουγγαριού χρησιμοποιείται για να πιέσει το κοίλο τμήμα της στοίβας των κουτιών.

▪Η πνευματική ρύθμιση πίεσης, εύκολη ρύθμιση, μπορεί να εξασφαλίσει αποτελεσματικά την ομοιόμορφη πίεση της προσαρμογής.

▪Στην αυτόματη λειτουργία, συνδέεται με την αναλογία κεντρικού υπολογιστή για τη βελτίωση της σταθερότητας της στοίβαξης παραγωγής.

3. Λίστα κύριων ανταλλακτικών

4. Κατάλογος ανταλλακτικών

ΠΡΟΑΙΡΕΤΙΚΗ ΛΙΣΤΑ:

• Σύστημα επιθεώρησης
• Δύο κεφαλές για ταινία διπλής όψης
• Διπλό πιστόλι Plasma 10.000 USD
• Κόλλα παραθύρων

Προτείνετε λίστα ανταλλακτικών
